Стенд ТНВД 05Э
Описание Россия 05Э
Универсальный. Для грузовых и легковых автомобилей, для импортных и отечественных ТНВД.
Стенд для проверки ТНВД 05Э предназначен для регулировки и испытания ТНВД с цикловой подачей до 250 мм³, давлением впрыска до 120 МПа. Применяется для испытания ТНВД следующих производителей: ЯМЗ (Ярославский моторный завод), ЯЗДА (Ярославский Завод Дизельной Аппаратуры), ЯЗТА (Ярославский Завод Топливной аппаратуры), ТМЗ (Тутаевский Моторный завод), АЗПИ (Алтайский завод прецизионных изделий), НЗТИ (Ногинский Завод Топливной аппаратуры), BOSCH, ZEXEL, DENSO и прочих. На данном виде оборудования возможен ремонт ТНВД любой техники: легковой, грузовых автомобилей и тягачей, самосвалов, спецтехники, сельхозмашин и тракторов.
Описание процесса регулировки форсунок:
Стенд для регулировки ТНВД 05Э: регулировка производится путем вращения приводного вала ТНВД присоединенного к муфте стенда, которая напрямую подключена к его приводу, при испытании поддерживается необходимая температура и давление топлива, указанное в тест-планах к каждому виду топливного насоса. Электронные блоки стенда измеряют указанные параметры: цикловую подачу, расход топлива, измеряется угол впрыска (опция), разворот муфты опережения впрыска топлива (опция), отклонение от параметров углов начала впрыска топлива (опция). Все измерительные параметры того или иного насоса высокого давления указаны в программном обеспечении и тест-планах: для каждого вида ТНВД свои исходные данные.
Преимущества стенда ТНВД 05Э и его уникальность:
- Надежный электродвигатель мощностью 15 кВт и асинхронный преобразователь частоты.
- Тахосчетчик в виде LCD-монитора 15″, который работает с функцией TOUCH-screen.
- Система термостабилизации: для точности измерений и полной имитации работы ТНВД на двигателе.
- Соединение вала двигателя и муфты происходит напрямую.
- Система контроля над высокой и низкой подачей топлива.
- Источник постоянного питания (тока) с разными напряжениями 12 и 24В.
- В основной комплектации есть датчик контроля хода рейки рядных топливных насосов (все данные показываются на LCD-мониторе).
- Мерный блок на 12 секций комплектуется двумя видами мензурок большого и малого объема.
- Стенд диагностики ТНВД оснащен специальной системой, которая контролирует скорость вращения привода. Данная система имеет систему обратной связи и позволяет работать при заданной скорости независимо от нагрузки.
- Широчайшая комплектация стенда позволяет работать с большинством импортных и отечественных ТНВД: комплекты кронштейнов для импортных и отечественных ТНВД, для грузовых и легковых автомобилей, для сельхозтехники и спецтехники; трубки высокого давления, переходные муфты и фланцы, стендовые (эталонные) форсунки, стенд КИ-562 для проверки дизельных форсунок.
- Для ТНВД с корректором по наддуву и двигателей с турбокомпрессорами в стенде 05Э применяется встроенный пневматический тестер;
- Для диагностики топливного насоса низкого давления (ТННД/подкачка) в стенде присутствует встроенный ротаметр для измерения его производительности.
- Станция смазки, которая встроена в стенд возможно регулировка ТНВД с циркуляционной системой смазки.
- Для определения угла впрыска муфты опережения ТНВД отечественных производителей в комплектации стенда находится стробоскоп дизельный.(опция)
- Оборудование для ремонта рядных ТНВД с электронным управлением: в комплектации стенда находится дизель-тестер PE-ТЕСТЕР.
Стенд ТНВД 05Э применяется для регулировки важнейших параметров топливного насоса высокого давления следующих типов: рядных механических ТНВД, рядных ТНВД с электронным управлением (BOSCH тип «P» - только с применением электронной приставки PE-тестер), распределительного типа (BOSCH тип «VE» - только с применением электронной приставки VE-3800); для регулировки и испытания насос-форсунок (только с применением комплекта «CAM-BOX») с количеством секций до 12. Поэтому перед тем как купить стенд ТНВД – определитесь с теми задачами, которые Вы ставите перед топливным участком и какие виды и типы насосов высокого давления Вы собираетесь ремонтировать, т.к. от этого будет зависеть цена стенда ТНВД.
Регулируемые параметры и значения с помощью стенда для испытания ТНВД:
- производительность каждой насосной секции: диагностируется величина (объем) подаваемого топлива и ее равномерность;
- частота вращения вала в момент начала действия регулятора;
- частота вращения вала в момент прекращения подачи топлива;
- давление, при котором происходит открытие клапанов;
- угол начала нагнетания, конца подачи топлива по поворотному валу топливного насоса, чередование подачи топлива секциями насоса (опция).
- диагностика угла начала и конца впрыска топлива (опция);
- диагностика муфты опережения впрыска топлива и ее параметров (опция).
Давления топлива в интервале
Пределы погрешности измерения (характеристика приборов)
Пределы допускаемых отклонений измеряемых величин
Вместимость баков (обеспечивается конструкцией)
Установленная мощность
Диапазон воспроизведения величин
Технические характеристики
Комплектация стенда 05Э
|

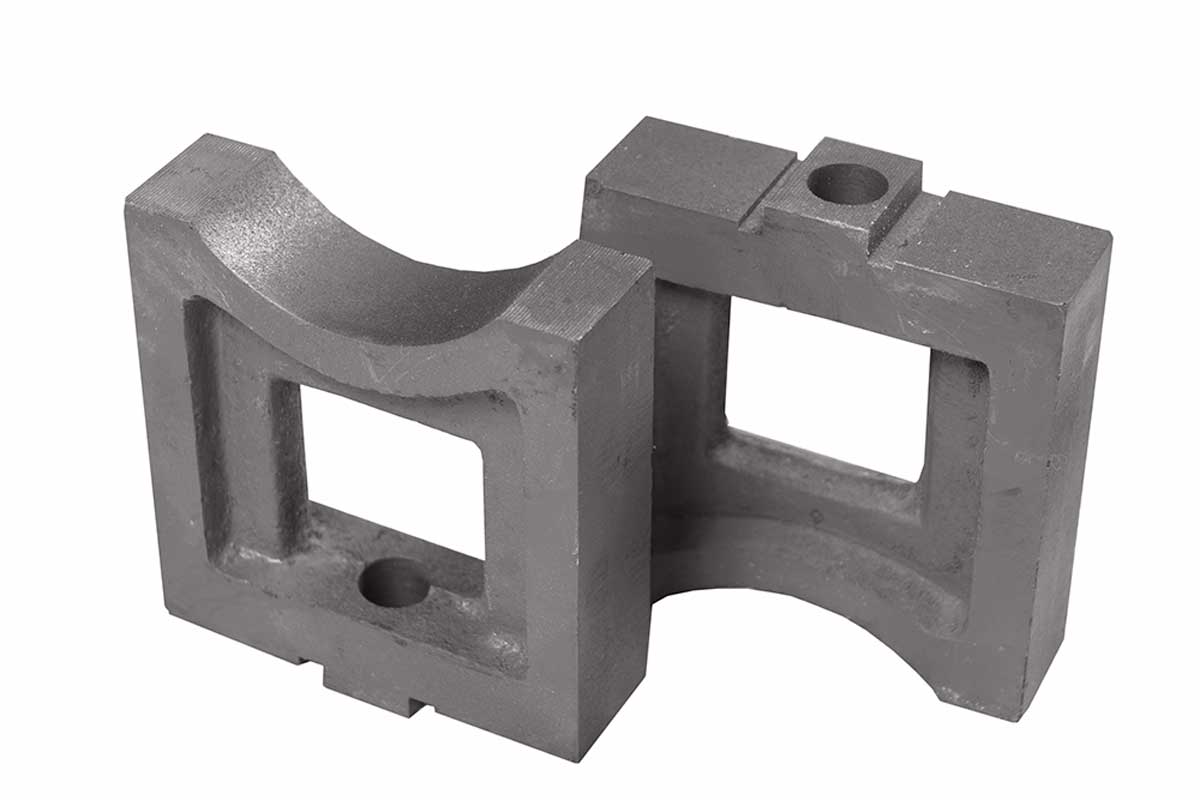

Кронштейн для установки рядных ТНВД | 2 шт. |
|
Кронштейн для установки рядных ТНВД Типа PE…ZW…(M); PE…Z; PE…ZV; P9…(Z) |
2 шт. |
|
|
Кронштейн для установки рядных ТНВД Типа PE…A; P7…(A); NP-PE…A Zexel; P7…A Fredman n/ Maier; CMS…Sigma; CNX…Sigma | 2 шт. |
|
Кронштейн для установки рядных ТНВД PEP…800; PE…B; P10…(B) | 2 шт. |
|
Кронштейн для установки рядных ТНВД PE…P | 2 шт. |
|
Кронштейн для установки рядных ТНВД | 2 шт. |
|
Кронштейн для установки рядных ТНВД | 2 шт. |
|
Колонный прижим для установки насосов на накладках | 1 шт. |
|
Угловой кронштейн для установки ТНВД фланцевого крепления | 1 шт. |
|
Переходной фланец для крепления ТНВД PES MW; PES…A; PES…M; P7…F; EP-VA; NP-PEA Zexel. | 1 шт. |
|
Переходной фланец для крепления ТНВД PES…AS151/155; S 418; PES…M; VE…F…L19 | 1 шт. |
|
Сменные кольца к переходному фланцу: Ø46мм – EP/VA; Ø85мм PES Ø50мм – EP/VM; EP/VA; NP/VE; VE..F Ø68мм – CMS Sigma; CMX Sigma; EP/VA; P7…(A); NP-VE…A Zexel |
3 шт. |
|
Кронштейн крепления ТНВД КАМАЗ | 2 шт. |
|
Кронштейн крепления ТНВД ЯМЗ, УТН | 1 шт. |
|

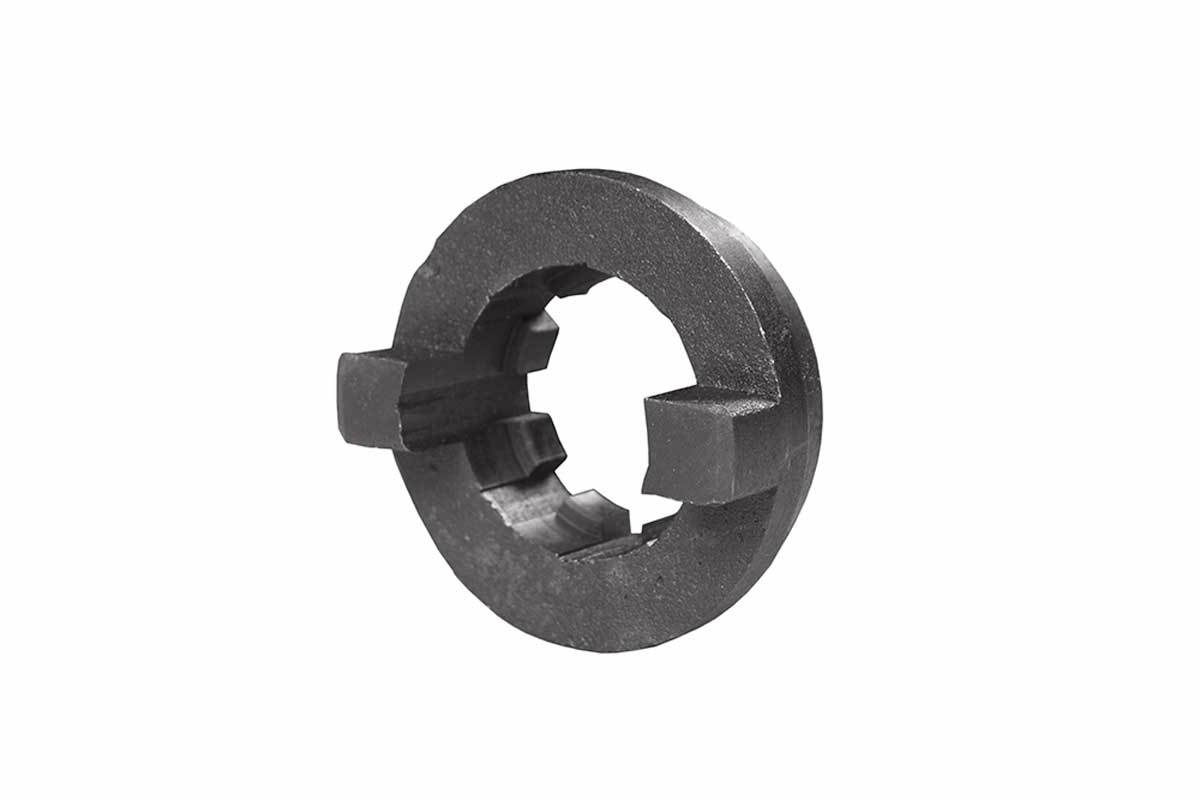

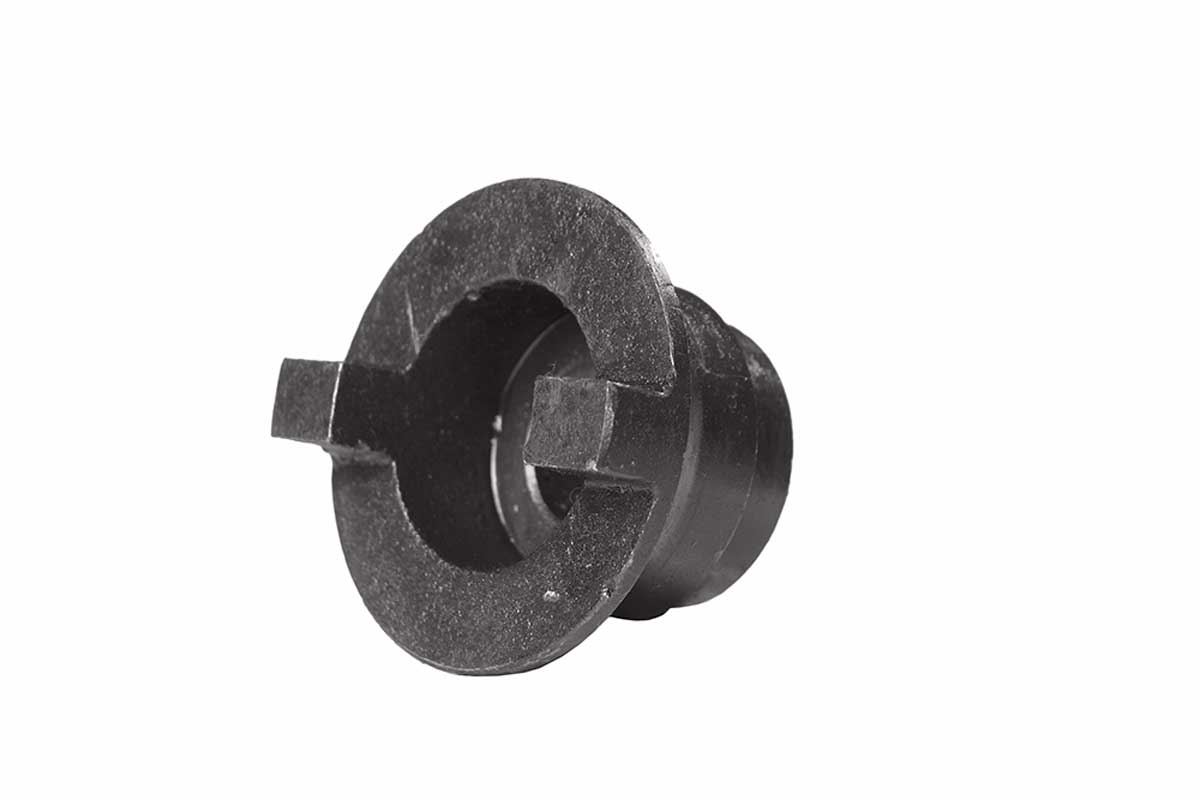

Переходные муфты | 7 шт. |
|
Установочные штуцеры и наконечники для топливопроводов | 13 шт. |
|
Стендовая форсунка с трубопроводом высокого давления | 15 шт. |
|
Мерная колба | 24 шт. |
|
Топливопровод нагнетательный | 2 шт. |
|
Топливопровод низкого давления | 2 шт. |
|
Топливопровод металлический (М12хМ14) L=800 мм | 12 шт. |
