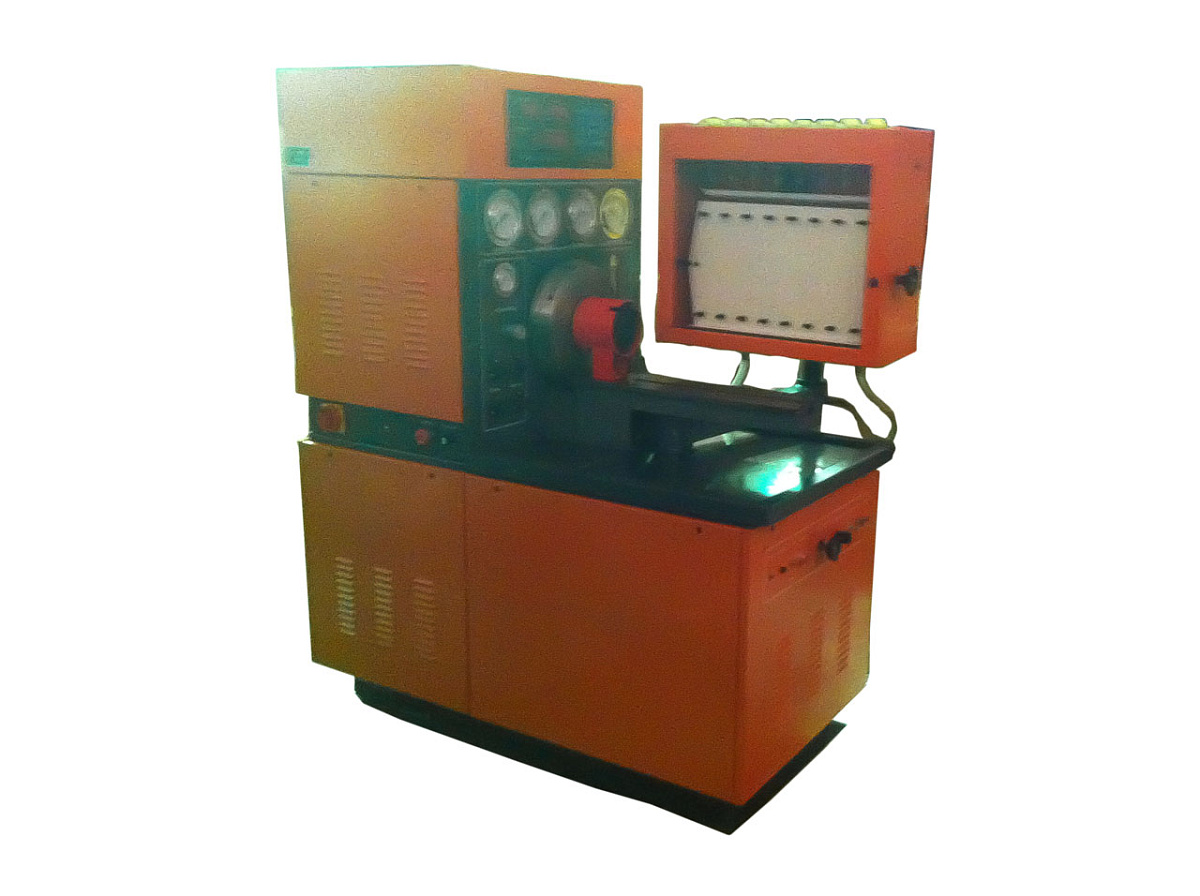

Стенд ТНВД 04К MINI
Описание Россия 04К MINI
Универсальный стенд для грузовых и легковых автомобилей, для импортных и отечественных ТНВД.
Описание процесса регулировки:
Стенд для проверки ТНВД 04К mini: регулировка производится путем вращения приводного вала ТНВД присоединенного к муфте стенда, которая напрямую подключена к его приводу, при испытании поддерживается необходимая температура и давление топлива, указанное в тест-планах к каждому виду топливного насоса. Данные, указанные в тест-планах уникальны для каждого вида ТНВД. Электронные блоки стенда измеряют указанные параметры: цикловую подачу, расход топлива, измеряется угол впрыска, разворот муфты опережения впрыска топлива, отклонение от параметров углов начала впрыска топлива. Все измерительные параметры того или иного насоса высокого давления указаны в программном обеспечении и тест-планах: для каждого вида ТНВД свои исходные данные.
Преимущества стенда 04К mini и его уникальность:
- Надежный электродвигатель мощностью 11 кВт и асинхронный преобразователь частоты.
- Электронный тахосчетчик, входящий в основную комплектацию, показывает все регулируемые параметры, он программируем.
- Система термостабилизации: для точности измерений и полной имитации работы ТНВД на двигателе.
- Установленная мощность стенда 11кВт.
- Соединение вала двигателя и муфты происходит напрямую.
- Система контроля над высокой и низкой подачей топлива.
- Источник постоянного питания (тока) с разными напряжениями 12 и 24В.
- Мерный блок на 8 секций комплектуется двумя видами мензурок большого и малого объема.
- Широчайшая комплектация стенда позволяет работать с большинством импортных и отечественных ТНВД: комплекты кронштейнов для импортных и отечественных ТНВД, для грузовых и легковых автомобилей, для сельхозтехники и спецтехники; трубки высокого давления, переходные муфты и фланцы, стендовые (эталонные) форсунки, стенд КИ-562 для проверки дизельных форсунок, справочная литература для ТНВД КАМАЗ, МАЗ, тракторных и распределительных ТНВД BOSCH типа “VE”).
- Встроенный корректор наддува;
- Для диагностики топливного насоса низкого давления (ТННД/подкачка) в стенде присутствует встроенный ротаметр для измерения его производительности.
- Станция смазки, которая встроена в стенд возможно регулировка ТНВД с циркуляционной системой смазки.
- В случае если Вы собираетесь работать в большинстве с отечественной топливной аппаратурой Вы можете заказать опционально пеногасители и втулки для них.
Стенд ТНВД 04К mini применяется для регулировки важнейших параметров топливного насоса высокого давления следующих типов: рядных механических ТНВД, рядных ТНВД с электронным управлением (BOSCH тип «P» - только с применением электронной приставки PE-3810), распределительного типа (BOSCH тип «VE» - только с применением электронной приставки VE-3800); для регулировки и испытания насос-форсунок (только с применением комплекта «CAM-BOX») с количеством секций до 8.
Регулируемые параметры и значения с помощью стенда для испытания ТНВД:
- производительность каждой насосной секции: диагностируется величина (объем) подаваемого топлива и ее равномерность;
- частота вращения вала в момент начала действия регулятора;
- частота вращения вала в момент прекращения подачи топлива;
- давление, при котором происходит открытие клапанов;
- угол начала нагнетания, конца подачи топлива по поворотному валу топливного насоса, чередование подачи топлива секциями насоса;
- диагностика угла начала и конца впрыска топлива (опция);
- диагностика муфты опережения впрыска топлива и ее параметров (опция).
Технические характеристики
|
Кронштейн для установки рядных ТНВД | 2 шт. |
|
Кронштейн для установки рядных ТНВД Типа PE…ZW…(M); PE…Z; PE…ZV; P9…(Z) |
2 шт. |
|
|
Кронштейн для установки рядных ТНВД Типа PE…A; P7…(A); NP-PE…A Zexel; P7…A Fredman n/ Maier; CMS…Sigma; CNX…Sigma | 2 шт. |
|
Кронштейн для установки рядных ТНВД PEP…800; PE…B; P10…(B) | 2 шт. |
|
Кронштейн для установки рядных ТНВД PE…P | 2 шт. |
|
Кронштейн для установки рядных ТНВД | 2 шт. |
|
Кронштейн для установки рядных ТНВД | 2 шт. |
|
Колонный прижим для установки насосов на накладках | 1 шт. |
|
Угловой кронштейн для установки ТНВД фланцевого крепления | 1 шт. |
|
Переходной фланец для крепления ТНВД PES MW; PES…A; PES…M; P7…F; EP-VA; NP-PEA Zexel. | 1 шт. |
|
Переходной фланец для крепления ТНВД PES…AS151/155; S 418; PES…M; VE…F…L19 | 1 шт. |
|
Сменные кольца к переходному фланцу: Ø46мм – EP/VA; Ø85мм PES Ø50мм – EP/VM; EP/VA; NP/VE; VE..F Ø68мм – CMS Sigma; CMX Sigma; EP/VA; P7…(A); NP-VE…A Zexel |
3 шт. |
|
Кронштейн крепления ТНВД КАМАЗ | 2 шт. |
|
Кронштейн крепления ТНВД ЯМЗ, УТН | 1 шт. |
|
Переходные муфты | 7 шт. |
|
Установочные штуцеры и наконечники для топливопроводов | 13 шт. |
|
Стендовая форсунка с трубопроводом высокого давления | 15 шт. |
|
Мерная колба | 24 шт. |
|
Топливопровод нагнетательный | 2 шт. |
|
Топливопровод низкого давления | 2 шт. |
|
Топливопровод металлический (М12хМ14) L=800 мм | 12 шт. |
