ДД-3900 Прибор для тестирования и проверки форсунок CommonRail (CR-тестер)
Описание ДД-3900
4-х канальное устройство CR Tester (ДД-3900) предназначено для управления форсунками системы подачи топлива CommonRail и проверки их работоспособности (форма и интенсивность распыла, объемная производительность). Прибор выполнен в виде приставки, подключаемой к форсункам, датчику и регулятору давления в рейке при помощи специальных кабелей-переходников.
4-х канальное устройство CR Tester (ДД-3900) предназначено для управления форсунками системы подачи топлива Common Rail и проверки их работоспособности (форма и интенсивность распыла, объемная производительность). Прибор выполнен в виде приставки, подключаемой к форсункам, датчику и регулятору давления в рейке при помощи специальных кабелей-переходников.
Существует версия CR тестера с одним каналом.
В программном обеспечении включены стандартные сигналы управления форсунками системы Bosch CR, Тестовый CR, Denso CR и Delphi CR. Программное обеспечение позволяет запрограммировать необходимый сигнал для самостоятельной работы.
Программируемые параметры:
- частота подачи импульсов открытия форсунки (60 – 2000 мин-1);
- длительность импульса открытия форсунки (100 – 3000мкс);
- начальное давления в системе (в зависимости от выбранного датчика);
- количество циклов открытия форсунки (1 - 5000);
На передней панели устройства находятся: жидкокристаллический индикатор, кнопки управления, многооборотный переключатель.На задней панели устройства находятся разъёмы "USB" для подключения к персональному компьютеру, "SENS" для подключения датчика давления, "REG", "R2" для подключения регуляторов давления, "1", "2", "3", "4", для подключения кабелей-переходников, соединяющего устройство с форсунками, “PROT” для подключения концевиков защитных ограждений, "СЕТЬ" для подключения сетевого питания ~220 В. Разъём "СЕТЬ" конструктивно выполнен в одном корпусе с предохранителем и кнопкой выключения питания.
В системах впрыска Common Rail применяются форсунки управляемые не давлением топлива, а электрическим импульсом с напряжением 80 В. Высокое напряжение позволяет увеличить скорость срабатывания электромагнитного клапана (время открытия около 0,3 миллисекунды), что повышает точность параметров впрыска. Электрический сигнал непосредственно не поднимает иглу, а открывает шариковый клапан, что вызывает изменение давлений внутри форсунки — тогда сила действующая на управляющий поршень форсунки меньше чем давление топлива в камере давлений распылителя, действующего на пружину распылителя, что вызывает открытие распылителя и впрыск топлива.
Когда отсутствует электрический сигнал, игла распылителя удерживается в закрытом положении с помощью пружины. Давление топлива в камере давлений распылителя, стремящееся открыть распылитель, уравновешивается давлением действующим на управляющий поршень в форсунке. То есть, в форсунках CommonRail, инициация начала впрыска — электрическая, а движение иглы обеспечивается давлением топлива. Для имитации работы системы управления и подачи электромагнитного импульса на форсунки системы Common Rail применяется специальный прибор «CR-тестер».
Дополнительно к основной комплектации Вы можете приобрести следующие кабели: MB,AUDI/VWиBMW.
Технические характеристики
Комплектация:
- Паспорт - 1 шт.
- Контроллер - 1 шт.
- Кабель-переходник для форсунок BOSCH - 1 шт.
- Кабель-переходник для форсунок DELPHI - 1 шт.
- Кабель-переходник для регуляторов - 1 шт.
- Кабель-переходник для датчика давления - 1 шт.
- Кабель питания 220В - 1 шт.
- Предохранитель 3А - 1 шт.
- Разъем для подключения к реле - 1 шт.
- Разъем для защитного входа - 1 шт.
Оставить отзыв
Купить в кредит
Если Вам понравился товар, однако сейчас нет возможности его оплатить — не откладывайте покупку на завтра!
Оставьте заявку и с вами свяжется кредитный специалист. Он поможет выбрать выгодную программу и заполнить анкету на получение кредита.
Хотите дешевле?
Похожие товары
В наличии
Шланг обратного слива 12мм х 1500мм Dieselland DL-SHL02037
Шланг обратного слива 12мм х 1500мм Dieselland DL-SHL02037
10 657 ₽
В наличии
Переходник угловой с М14х1.5 на М18х1.5 Dieselland DL-UNI50282
Переходник угловой с М14х1.5 на М18х1.5 Dieselland DL-UNI50282
4 144 ₽
В наличии
Трубка высокого давления 450х14x14 Dieselland DL-TVD0451414B
Трубка высокого давления 450х14x14 Dieselland DL-TVD0451414B
5 683 ₽
В наличии
Комплект фильтров отстойников для проверки форсунок на стенде TRIUMF DIESELLAND DL-UNF20420L
Предназначены для для предварительной очистки форсунок перед их проверкой на стенде.
Комплект поставки:
1.DL-UNF20300L Фильтр-отстойник (вход слева) - 2 шт.
2.DL-UNI31427 Переходник 1/8”х М14х1,5мм – 4 шт
3.Быстрый переходник прямой д.6х1/4” - 2 шт.
4.Быстрый переходник угловой д.6х1/4” - 2 шт.
5.DL-UNI31399 Разветвитель ¼”х 1/8” – 1шт.
18 353 ₽
В наличии
Держатель клапана электромагнитных форсунок Dieselland DL-MPZ30336
Держатель клапана электромагнитных форсунок Dieselland DL-MPZ30336
3 552 ₽
В наличии
Комплект для ремонта форсунок CR Siemens VDO DIESELLAND DL-UNI20050
В наличии
Манометр высокого давления 2500 бар Dieselland DL-CR14P2500
Манометр высокого давления 2500 бар Dieselland DL-CR14P2500
23 681 ₽
В наличии

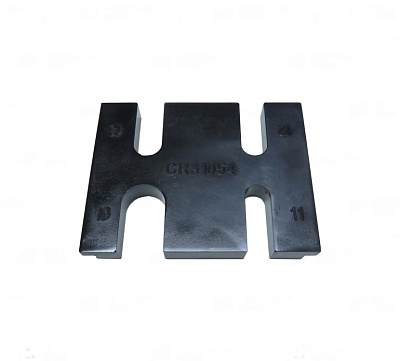

Блок универсальный под тиски с размерами пазов 14, 16, 20 мм Dieselland DL-CR31055
